آلة تعبئة وتغليف كبسولات الأقراص الأوتوماتيكية

تجمع آلة تعبئة كبسولات الأقراص الأوتوماتيكية هذه بين أحدث التقنيات والتصميم العملي للتعامل مع كل شيء من البداية إلى النهاية - تغذية الفيلم، وتشكيل الفقاعة، والتعبئة، والختم، والتشفير، والقطع - كل ذلك في عملية واحدة سلسة ومؤتمتة.



القسم 1: المشكلة

هل سبق لك أن فتحت شحنة من البثور ووجدت نصفها منحنيًا أو متجعدًا أو غير متناسق؟

إذا قمت بتشغيل آلة نفطة دوارة أو أسطوانية، فقد رأيت ذلك. يمتد الفيلم بشكل غير متساو حول الزوايا. يختلف سمك الجدار من تجويف إلى آخر. تتجعد الألواح النهائية بدلاً من الاستلقاء بشكل مسطح - مما يجعل التغليف بالكرتون في اتجاه مجرى النهر كابوسًا.

هذا ليس خطأ المشغل الخاص بك. هذه هي طريقة التشكيل.

تستخدم آلة تعبئة وتغليف كبسولات الأقراص الأوتوماتيكية لدينا تشكيل لوحة مسطحة - وليس الأسطوانة، وليس الدوارة. يتم تثبيت الفيلم وتسخينه وتشكيله بضربة واحدة يتم التحكم فيها. عمق التجويف ثابت من الزاوية إلى الزاوية. سمك الجدار لا يختلف. وتبقى اللوحة النهائية مسطحة دائمًا.

لقد نجحنا في جعل العملاء يخفضون معدل الرفض من 4-5% إلى أقل من 0.5% بمجرد التحول إلى تشكيل اللوحة المسطحة.



القسم 2: الآلة

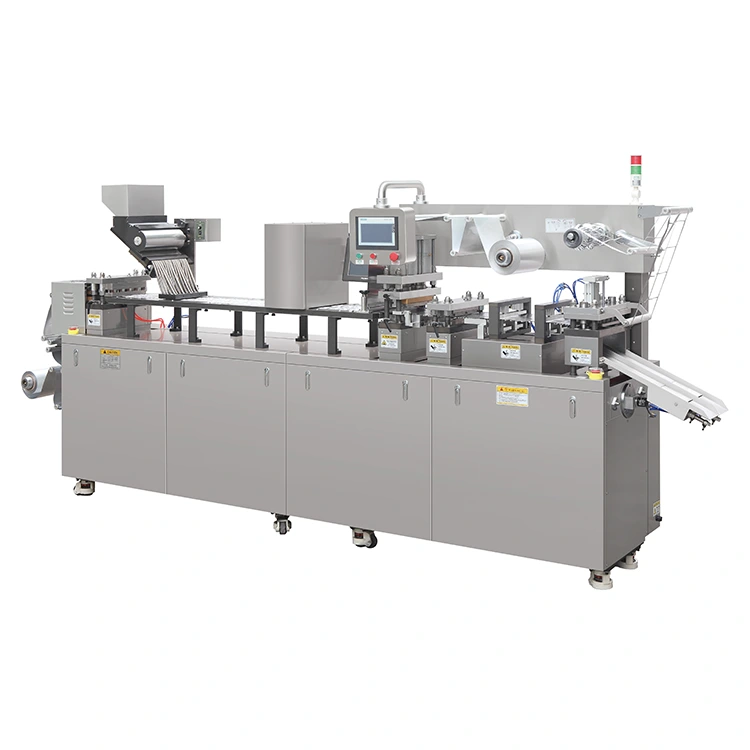

آلة تعبئة وتغليف حبوب منع الحمل الأوتوماتيكية KEDE DPP-260

آلة واحدة. أربع عمليات. مشغل واحد.

يدمج DPP-260 التشكيل وملء المنتج والختم الحراري والتثقيب في عملية مستمرة ومؤتمتة بالكامل. يتم تشغيله على مواد مركبة من PVC، وPTP، وPET، وPS، وALU-ALU - بعرض قياسي يبلغ 250 مم.

محطة	ماذا يحدث
تشكيل	يتم تسخين طبقة PVC أو الألومنيوم الصلب وسحبها إلى التجاويف بواسطة قالب اللوحة المسطحة - عمق ثابت، بدون تشويه
تعبئة	يتم وضع المنتجات (الأقراص، الكبسولات، المواد الهلامية الناعمة، الأجهزة، وما إلى ذلك) في تجاويف مشكلة - وحدة تغذية يدوية أو أوتوماتيكية
ختم	يتم غلق رقائق PTP أو مادة الغطاء بالحرارة فوق التجاويف المملوءة - ضغط موحد وختم نظيف
اللكم	يتم قطع ألواح البثرة الفردية من النسيج، ويتم إعادة لف النفايات تلقائيًا



السرعة: 15-25 عملية قطع في الدقيقة

الحد الأقصى لمساحة التشكيل: 240 × 130 × 35 مم - كافية للكبسولات الكبيرة، أو التحاميل، أو التخطيطات متعددة التجاويف.

تم تصميمه ليناسب بيئات ممارسات التصنيع الجيدة - الجزء الخارجي مصنوع من الفولاذ المقاوم للصدأ، ونقاط تنظيف يمكن الوصول إليها، ولا توجد نقاط ميتة يمكن أن تتراكم فيها بقايا المنتج.



القسم 3: المسطح مقابل الدوار - سبب أهميته



	تشكيل الروتاري / الأسطوانة	تشكيل اللوحة المسطحة (DPP-260)
سمك الجدار	يختلف - أرق عند الحواف والزوايا	موحدة عبر التجويف بأكمله
التسطيح لوحة	يميل إلى الالتواء أو الانحناء - مما يسبب مشاكل في التغذية في اتجاه مجرى النهر	يبقى مسطحًا - يتغذى بشكل نظيف في الكرتون
تعريف التجويف	أقل دقة — قد تلتف الحواف	حادة ومتسقة — تتناسب المنتجات بشكل مريح
التعامل مع المواد	يتقلب توتر الفيلم أثناء التدحرج	يتم تثبيت الفيلم وتثبيته — توتر ثابت
التحول	أكثر تعقيدًا — هناك حاجة إلى تعديلات متعددة	أبسط – تبديل القالب بمتغيرات أقل
رفض المعدل	عادة 3-5% للأشكال المعقدة	أقل من 1% لمعظم التطبيقات

خلاصة القول: إذا كنت تقوم بتغليف مستحضرات صيدلانية، أو أجهزة طبية، أو مستحضرات تجميل عالية القيمة، فإن التكلفة الأولية المرتفعة لآلة اللوحة المسطحة تدفع تكاليفها من خلال تقليل عمليات الرفض وتقليل وقت التوقف عن العمل.

"لقد تحولنا من الطراز الدوار إلى DPP-260. وانخفض معدل الرفض لدينا من 4.2% إلى 0.3% في الشهر الأول." – مدير إنتاج، مصنع تعبئة الأدوية، الهند



القسم 4: مرونة المواد

آلة واحدة، تنسيقات تعبئة متعددة

لا يحبسك DPP-260 في نوع مادة واحد. في وردية واحدة، يمكنك تشغيل:

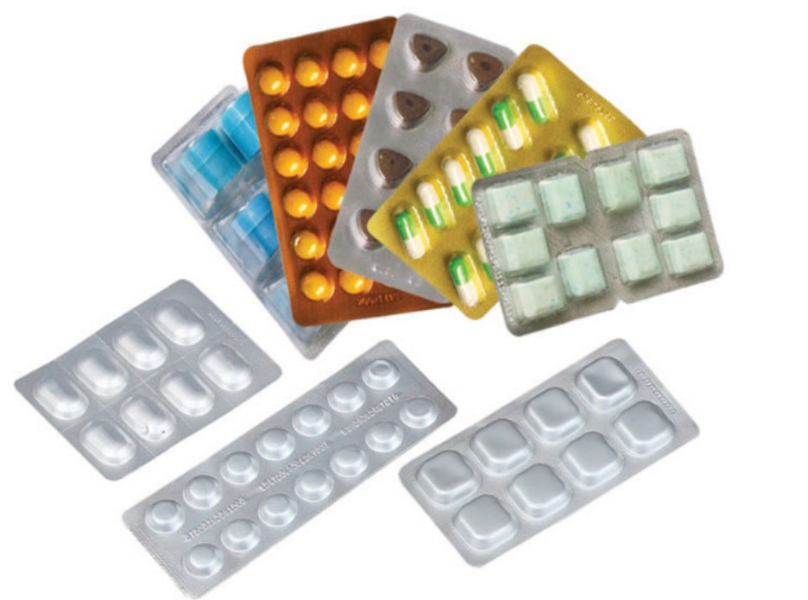

مادة	تطبيق نموذجي
بولي كلوريد الفينيل (قياسي)	الأقراص والكبسولات والمواد الغذائية – فعالة من حيث التكلفة
رقائق الألومنيوم PTP	الغطاء — يوفر حاجزًا للرطوبة/الأكسجين
الحيوانات الأليفة / ملاحظة	مستحضرات التجميل والإلكترونيات - مظهر واضح ولامع
ALU-ALU (الألومنيوم والألومنيوم)	عبوات الأدوية ذات العوائق العالية – المنتجات الحساسة للرطوبة
بولي كلوريد الفينيل المطلي بـ PVDC	مدة صلاحية ممتدة - حاجز إضافي



عرض المادة: 250 مم قياسي (العروض الأخرى متاحة عند الطلب)

نظام التسخين — لوحات تسخين علوية وسفلية مع تحكم مستقل في درجة الحرارة PID. قابل للتعديل لسمك المواد المختلفة وخصائص التشكيل.



ما فعلناه بشكل مختلف



1. تصميم لوحة التسخين - نستخدم عناصر التسخين المصبوبة مع التحكم المستقل في المنطقة. لا توجد بقع باردة. لا توجد نقاط ساخنة. يتم تسخين الفيلم بالتساوي عبر منطقة التشكيل الكاملة.

2. بناء محطة التشكيل — يتم تشكيل القالب المسطح من فولاذ الأدوات المتصلب في مركز طحن CNC. الانتهاء من السطح مطحون إلى RA 0.8 ميكرومتر. هذا ليس تجميليًا، فهو يؤثر بشكل مباشر على مدى نظافة دخول الفيلم إلى التجويف.

3. التحكم في ضغط الختم — أسطوانات هوائية مزودة بمنظمات ضغط قابلة للتعديل. نقوم بمعايرة كل آلة في المصنع بمادتك الفعلية. الختم ثابت ولكن غير متكسر.

4. إعادة لف حافة النفايات — إعادة لف الخردة تلقائيًا مع التحكم في التوتر. لا داعي لرعاية لفة النفايات - فهي تتدفق بشكل نظيف ولا تسحب على الشبكة الرئيسية.

5. التسجيل الكهروضوئي — إذا كنت تستخدم ورقًا مطبوعًا مسبقًا، فسيقوم الجهاز بتسجيل الطباعة في موضع التجويف تلقائيًا. لا يوجد محاذاة يدوية.

6. ترميز الدُفعات — وحدة نفث الحبر أو وحدة النقش الاختيارية لطباعة التاريخ والدفعة ورمز انتهاء الصلاحية. مدمج في ناقل الإخراج - لا يوجد تمريرة ثانية.

7. PLC وHMI — نستخدم جهاز PLC من شركة Siemens أو ما يعادله مع شاشة ملونة تعمل باللمس. تظهر الأخطاء كنص إنجليزي عادي، وليس كرموز مشفرة. يستغرق تدريب المشغل نصف يوم، وليس أسبوعًا.



التطبيقات – ما الذي يناسب هذا الجهاز؟

صناعة	منتجات	عمق التجويف النموذجي
المستحضرات الصيدلانية	أقراص، كبسولات، مواد هلامية لينة، تحاميل، أمبولات، قوارير مسحوق	8-30 ملم
المغذيات	الفيتامينات، البروبيوتيك، كبسولات هلامية زيت السمك، المستخلصات العشبية	10-25 ملم
المواد الغذائية والحلويات	العلكة، قطع الحلوى، منمنمات الشوكولاتة، كبسولات الشاي	12-20 ملم
مستحضرات التجميل	عينات الكريم، كبسولات المصل، أعواد مرطب الشفاه، كبسولات القناع ذات الاستخدام الواحد	15-35 ملم
الأجهزة الطبية	المحاقن والإبر والضمادات والقفازات الجراحية وأزيز الأسنان	10-30 ملم
السلع الاستهلاكية	البطاريات، المصابيح الصغيرة، دبابيس التوصيل، مكونات المجوهرات	8-20 ملم



إذا لم تكن متأكدًا مما إذا كان منتجك مناسبًا أم لا، فأرسل لنا عينات. سنقوم بإجراء اختبار ونرسل لك تأكيدًا بالفيديو قبل الطلب.



البيانات الفنية



المعلمة	DPP-260 آلة تعبئة وتغليف كبسولات الأقراص الأوتوماتيكية
سرعة	15-25 قطع/دقيقة
أقصى مساحة للتشكيل	240 × 130 ملم
أقصى عمق للتشكيل	35 ملم
عرض المادة (قياسي)	250 ملم
سمك المادة نفطة	0.15–0.5 مم (PVC/ALU)
تغطية سمك المواد	0.02–0.035 مم (رقائق PTP)
مزود الطاقة	380 فولت 50 هرتز (الجهد المخصص متاح)
إجمالي استهلاك الطاقة	5 كيلو واط
ضغط الهواء المضغوط	0.5-0.7 ميجا باسكال
استهلاك الهواء	≥ 0.9 م³/ساعة
طريقة التبريد	دوران مياه الصنبور العادي
الأبعاد (الطول × العرض × الارتفاع)	4200 × 650 × 1640 ملم
وزن الآلة	1500 كجم
مادة الإطار	الكربون الصلب + سبائك الألومنيوم
المواد الخارجية	الفولاذ المقاوم للصدأ SUS304
شهادة	CE، ISO 9001، متوافق مع GMP

ما هو مدرج - المعدات القياسية



عندما تطلب آلة تعبئة وتغليف حبوب منع الحمل الأوتوماتيكية DPP-260، فإنك لا تحصل على جسم الآلة فقط.



وهنا ما السفن:

تجميع الآلة بالكامل مع كسوة من الفولاذ المقاوم للصدأ

محطة تشكيل بقالب مسطح (مجموعة واحدة، على أساس تصميم التجويف الخاص بك)

لوحات التدفئة (العلوية والسفلى)

محطة تعبئة (معيار تكوين التحميل اليدوي)

محطة الختم الحراري مع التحكم في الضغط الهوائي

محطة التثقيب/القطع مع القالب

الترجيع حافة النفايات مع التحكم في التوتر

نظام التحكم PLC مع شاشة ملونة تعمل باللمس HMI

حراس السلامة والأقفال المتوافقة مع CE

التوثيق الكامل: دليل التشغيل، قائمة الأجزاء، المخططات الكهربائية، مخطط التشحيم

رابط التدريب بالفيديو لرمز الاستجابة السريعة (مثبت على الجهاز)

الخيارات – قم ببناء جهازك

خيار	ما يضيف
وحدة تغذية المنتج التلقائية	وحدة التغذية الاهتزازية أو العدية — تمنع التعبئة اليدوية
المبرمج النافثة للحبر	طباعة التاريخ/الدفعة/انتهاء الصلاحية على البثور النهائية
مجموعات قوالب إضافية	تخطيطات تجويف مختلفة لوحدات SKU متعددة للمنتج
ترقيات الحرس الواقي	حراس تغطية كاملة لبيئات الإنتاج عالية الأمان



جولة في المصنع – كيف نبنيه



نحن لا نقوم فقط بتجميع الآلات. نحن نختبرها مع منتجاتك.

الخطوة 1 - التصميم

نمذجة CAD ثلاثية الأبعاد ومحاكاة الحركة قبل التصنيع. نحدد نقاط التداخل قبل قطع المعدن.

الخطوة 2 – التصنيع

الإطار ملحوم ويخفف الضغط. الكسوة الاستانلس قطع وتشكيل بالليزر. تم فحص تشطيب السطح - لا توجد حواف حادة، ولا يوجد تناثر لحام.

الخطوة 3 – التصنيع الدقيق

يتم تصنيع قوالب التشكيل وألواح الختم وقوالب القطع باستخدام الحاسب الآلي وسطح الأرض حسب التسامح.

الخطوة 4 – التجميع

تم بناء مجموعات فرعية ميكانيكية، ثم تم توصيل الخزانة الكهربائية واختبارها خارج الآلة. تم اختبار تسرب النظام الهوائي.

الخطوة 5 - اختبار المصنع

التشغيل الجاف (بدون مواد)، ثم تشغيل المواد باستخدام رقائق الاختبار القياسية، ثم منتجاتك الفعلية. نقوم بضبط التسخين وضغط الختم ودرجة حرارة التشكيل وفقًا لموادك المحددة. لا يتم شحن الجهاز حتى يقوم بتشغيل منتجك دون رفضه.

الخطوة 6 - التنظيف والصناديق

يتم تنظيفها آليًا، ويتم وضع طبقة واقية على الأسطح المقاومة للصدأ. صندوق خشبي للتصدير مزود بحماية ضد الصدأ VCI ودعامة داخلية. مستندات الشحن المعدة – شهادة المنشأ، إعلان CE، الفاتورة التجارية، قائمة التعبئة.

لماذا كيدي؟



نحن لسنا شركة تجارية. نحن نبني ما نبيعه.

نحن الشركة المصنعة — KEDE Machinery هو مصنع يقع في Wenzhou، الصين. أنت تتعامل مع الأشخاص الذين صمموا وبنوا الآلة. لا يوجد ترميز وسيط.

نحن نختبر المنتج قبل الشحن — نتائج مؤكدة لمنتجك وأجهزتنا. سنرسل لك مقطع فيديو للتشغيل التجريبي قبل أن نقوم بتخزينه.

لقد فعلنا ذلك من قبل — تعمل أجهزة DPP-260 في مصانع الأدوية في الهند وجنوب شرق آسيا وأوروبا وأمريكا الجنوبية. نحن نعرف ما الذي ينجح.

نحن واضحون - إذا كان منتجك لا يتناسب مع الجهاز، فسنخبرك قبل الطلب. لا يوجد بيع صعب.

نحن نبقي الأمر بسيطًا - جهاز واحد. دليل واحد. جهة اتصال دعم واحدة. لا توجد طبقات من البيروقراطية.



احصل على عرض أسعار مباشر من المصنع



هل أنت مستعد لرؤية ما يمكن لآلة تعبئة كبسولات الأقراص اللوحية الأوتوماتيكية DPP-260 أن تفعله لخط إنتاجك؟

أخبرنا عن منتجك:

ماذا التعبئة والتغليف؟ (أقراص؟ كبسولات؟ مستحضرات تجميل؟ أجهزة؟)

أبعاد تجويف نفطة؟ (الطول × العرض × العمق)

الإخراج المستهدف؟

تفضيل المواد؟ (PVC، PET، PS، ALU-ALU؟)

ميناء الوجهة؟

سوف نرسل لك:

سعر المصنع مباشرة بالجملة (فوب شنغهاي / نينغبو)

تكوين الأدوات الموصى بها

مهلة

عينة فيديو اختبارية (إذا أرسلت لنا عينات من المنتج)

ورقة المواصفات الفنية الكاملة
