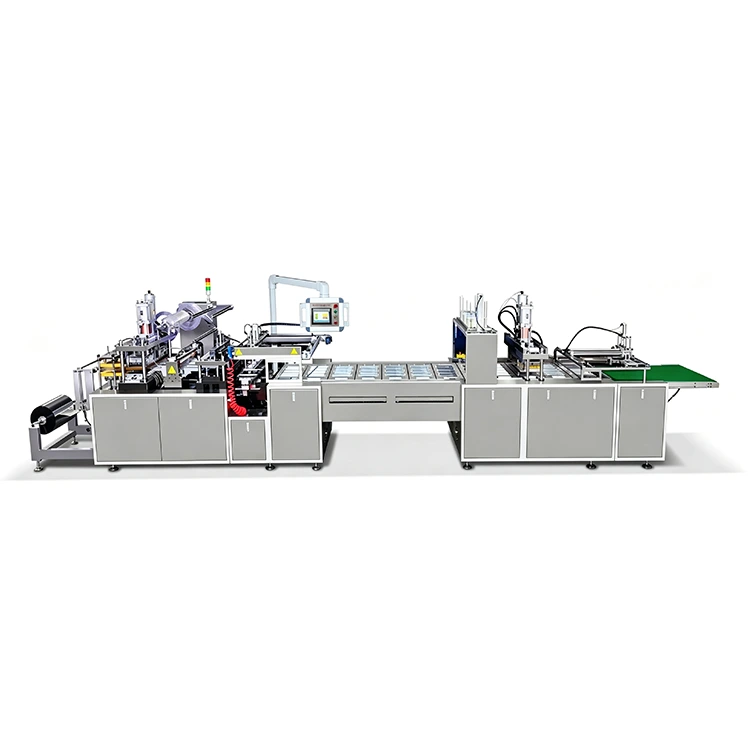

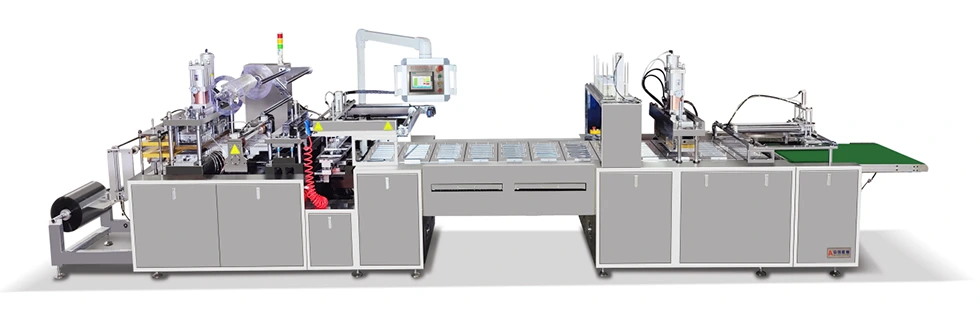

تستخدم آلة ختم قولبة الفقاعة الورقية الأوتوماتيكية للبطارية هيكل تشكيل وختم لوحة مسطحة لتغليف الفقاعة المموجة نصف الغطاء.

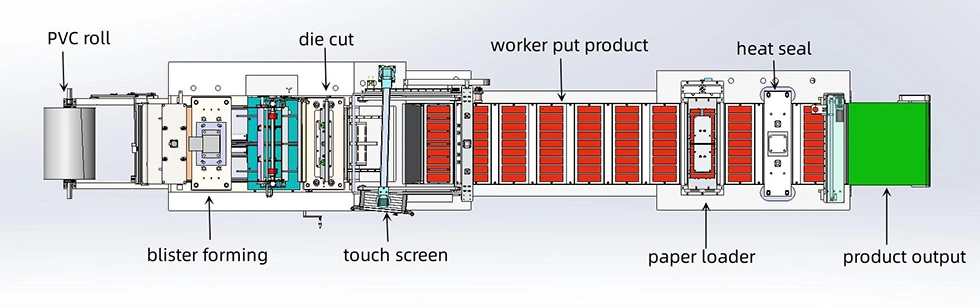

تبدأ عملية التغليف بتسخين لوح PVC/PET وتشكيل التجويف. يتم بعد ذلك قطع البثرة المشكلة ونقلها إلى لوحة السلسلة، حيث يتم تحميل المنتج ووضع البطاقة الورقية المطبوعة. يقوم الختم الحراري بربط البثرة بالبطاقة قبل تفريغ العبوة النهائية.
العملية الرئيسية هي:
تسخين PVC/PET ← تشكيل الفقاعة ← الجر المؤازر ← قطع الفقاعة ← جمع الخردة ← نقل الفقاعة ← تحميل المنتج ← وضع البطاقة الورقية ← الختم الحراري ← إخراج العبوة النهائية
يتم تضمين التحميل اليدوي للمنتج في العملية القياسية، بينما يتم تنسيق باقي عمليات التعبئة والتغليف ميكانيكيًا.
إن آلة ختم وختم الفقاعة الورقية الأوتوماتيكية الخاصة بنا مناسبة للمنتجات ذات الأشكال والأحجام ومتطلبات التغليف المختلفة.
|
فئة المنتج |
التطبيقات النموذجية |
|
السلع اليومية |
الغراء والإكسسوارات المنزلية والمنتجات الاستهلاكية الصغيرة |
|
الأجهزة والإلكترونيات |
البطاريات والملحقات الإلكترونية والأجهزة الصغيرة |
|
الأدوات المكتبية |
أقلام الرصاص والمحايات وسائل التصحيح والغراء الصلب |
|
قطع غيار السيارات |
منصات الفرامل وشمعات الإشعال والمكونات الصغيرة الأخرى |
|
مستحضرات التجميل |
أحمر الشفاه ومنتجات العناية الشخصية المختارة |
|
ألعاب |
الألعاب الصغيرة ومنتجات الأطفال المعبأة |
يمكن اختيار منطقة التشكيل والأدوات وفقًا لأبعاد المنتج الفعلية وتخطيط البطاقة.
وهذا ما يجعل آلة ختم قولبة الفقاعات الورقية للبطارية ذات صلة بشكل خاص بالمصنعين وشركات التغليف المتعاقدة التي تتعامل مع أكثر من نوع واحد من المنتجات الممغنطة.
يعتمد التشكيل المتسق بشكل كبير على ثبات درجة الحرارة وجر المواد.
يستخدم جهاز AC-600Machine طاقة تسخين منفصلة لقسم التشكيل وقسم الغلق الحراري، مع إدارة التحكم في درجة الحرارة من خلال نظام التحكم الخاص بالماكينة.
تم تصنيف قسم التشكيل بـ 3.5 كيلووات × 2، بينما يستخدم قسم الختم الحراري 4 كيلووات من طاقة التسخين.
يقوم الجهاز أيضًا بمراقبة الحالات مثل:
● نقص في المواد البلاستيكية
● ضغط الهواء غير كاف
● أعطال المكونات الكهربائية
● التشوهات المرتبطة بدرجة الحرارة
عند اكتشاف حالة غير طبيعية، يقوم نظام التحكم بإطلاق إنذار أو إيقاف العملية ذات الصلة لتقليل مخاطر التغليف المعيب.
يستخدم AC-600 نظام التحكم Mitsubishi PLC مع شاشة HMI تعمل باللمس.
توفر واجهة التحكم وظائف تشمل:
● عد الإنتاج
● إشارة الخطأ
● تذكير الصيانة
● بدء حماية كلمة المرور
● مراقبة درجة الحرارة
● عرض حالة الجهاز
يساعد نظام الإنذار المشغلين على تحديد المشاكل مثل نقص المواد، أو عدم كفاية ضغط الهواء أو الأعطال الكهربائية دون فحص كل محطة يدويًا.
نادرًا ما تستخدم عبوات الفقاعة المموجة قالبًا عالميًا واحدًا. عادةً ما يتغير تجويف البثرة وشكل القطع وشكل الختم مع المنتج.
ولذلك يستخدم AC-600 أدوات تشكيل وقطع قوالب مخصصة لمنتجات مختلفة.
تتضمن حزمة الأدوات المتوفرة ما يلي:
● تشكيل القالب
● قالب قطع القالب
● مناور نقل نفطة
● قالب علوي محكم الغلق بالحرارة × 1
● محمل البطاقات الورقية
● قوالب سفلية مانعة للحرارة × 25
يدعم تكوين القالب القياسي بطاقة ورقية مقاس 173 × 139 مم مع بطاقتين لكل قالب.
بالنسبة لأبعاد البطاقة أو تخطيطات المنتج الأخرى، يمكن أن توفر KEDE الأدوات المقابلة وفقًا لتنسيق التغليف المطلوب.
يتم الحصول على المكونات الكهربائية ومكونات التحكم في الحركة المختارة من العلامات التجارية الصناعية القائمة.
|
عنصر |
مواصفة |
ماركة |
|
المحرك الرئيسي |
2000 واط-50 ثانية |
والسون |
|
بلك |
FX3G40MT |
ميتسوبيشي |
|
الوحدة الموسعة |
FX2N-16YT |
ميتسوبيشي |
|
العاكس |
10-50 هرتز |
ميتسوبيشي |
|
زر |
ZB2-BE102C |
شنايدر |
|
المقاولين AC |
LC1D3210 |
شنايدر |
|
اسطوانة الهواء |
سلسلة إس سي إف |
إيرتاك |
|
محرك سيرفو |
ISMH1-75B30CB |
إينوفانس / دلتا |
|
شاشة تعمل باللمس |
MT6070IH5 |
وينفيو |
|
تحكم في درجة الحرارة |
ديت 10 طن / 20 طن |
دلتا |
يجب تأكيد التكوين الدقيق للمكونات في عرض أسعار الجهاز النهائي.
تم تصنيع إطار AC-600 من ألواح فولاذية ملحومة ويخضع لمعالجة تخفيف الضغط لتحسين الاستقرار الهيكلي.
يتم استخدام الأسطح المطلية بالكروم والفولاذ المقاوم للصدأ في مناطق الاتصال ذات الصلة. تساعد قضبان التوجيه ومكونات ناقل الحركة المصقولة بدقة في الحفاظ على الحركة السلسة أثناء التشكيل والنقل والختم.
تم تصميم هذا البناء للتشغيل الصناعي المستمر مع الحفاظ على سهولة التحكم في التنظيف والصيانة الروتينية.
|
المعلمة |
مواصفات ايه سي-600 |
|
نوع الآلة |
آلة تغليف الفقاعة الورقية الأوتوماتيكية |
|
نوع التغليف |
نصف غطاء نفطة مندوف |
|
سرعة الإنتاج |
10-18 دورة/دقيقة |
|
الأعلى. منطقة القطع بالقالب |
500 × 180 ملم |
|
الأعلى. عمق التشكيل |
50 ملم |
|
سمك PVC / PET |
0.15-0.5 ملم |
|
تشكيل قوة التدفئة |
3.5 كيلو واط × 2 |
|
قوة الختم الحراري |
4 كيلو واط |
|
إجمالي الطاقة |
15 كيلوواط |
|
استهلاك الهواء |
≥0.5 م³/دقيقة |
|
ضغط الهواء |
0.5-0.8 ميجا باسكال |
|
الأعلى. البعد الورقي |
520 × 200 × 0.5 ملم |
|
وزن الآلة |
2600 كجم |
|
أبعاد الآلة |
7700 × 1200 × 1862 ملم |
|
مزود الطاقة |
380 فولت، 3 مراحل، 4 أسلاك، 50 هرتز |
إن آلة ختم القوالب الورقية للبطارية الأوتوماتيكية محمية بطبقة مطاطية ومثبتة على منصات خشبية قبل الشحن.
تتم جدولة التسليم القياسي في غضون 60 يومًا بعد تأكيد الدفعة الأولى، مع مراعاة التكوين النهائي للماكينة ومتطلبات الأدوات.
تم تزويد AC-600 بشهادة CE.
الآلة مناسبة للمنتجات الصغيرة والمتوسطة الحجم مثل البطاريات والإلكترونيات والقرطاسية والأجهزة وقطع غيار السيارات ومستحضرات التجميل ولعب الأطفال والسلع الاستهلاكية الأخرى التي تتطلب تغليف نفطة منفوخة.
لقد تم تصميمها لتغليف الفقاعة المموجة ذات نصف الغطاء، حيث تكون الفقاعة المشكلة PVC/PET مختومة بالحرارة على بطاقة ورقية.
الحد الأقصى لعمق التشكيل هو 50 مم، ويخضع لتكوين المنتج والمواد والقالب.
نعم. يمكن تصميم قوالب التشكيل والقطع وفقًا لأبعاد المنتج وشكل البثرة وحجم البطاقة الورقية.
يمكن أن ينتج التكوين القياسي ما يقرب من 2700 حزمة/ساعة مع تخطيط قالب من بطاقتين. يختلف الإنتاج الفعلي باختلاف تكوين المنتج والعفن.
نعم. يمكن تكييف ترتيب الأدوات وتحميل البطاقات مع أبعاد البطاقات الورقية وتخطيطات التغليف المختلفة.
نطاق سمك مادة PVC/PET المحدد هو 0.15-0.5 مم.
يستخدم الجهاز القياسي جهاز Mitsubishi FX3G40MT PLC مع شاشة HMI تعمل باللمس.
نعم. تم تزويد AC-600 بشهادة CE.
نعم. توفر KEDE المساعدة في التثبيت والاختبار وخدمة الضمان والدعم الفني على المدى الطويل. ويمكن أيضًا ترتيب خدمة المهندس في الموقع عند الحاجة.
