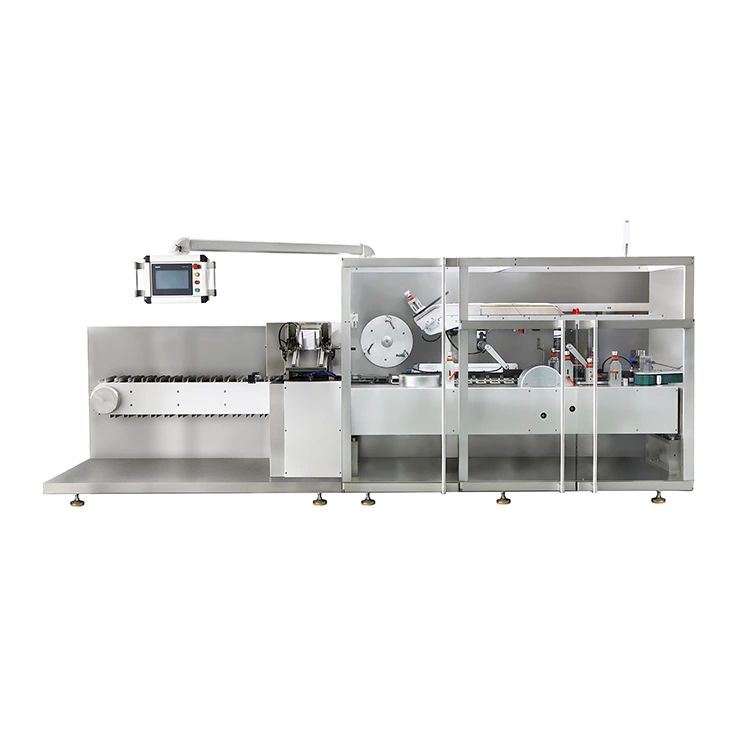

آلة تعبئة الكرتون متوسطة السرعة عبارة عن ماكينة تعبئة كرتونية أوتوماتيكية متوسطة السرعة تم تطويرها للمصنعين الذين يحتاجون إلى تعبئة كرتونية موثوقة دون الانتقال إلى نظام إنتاج عالي السرعة. إن سرعة التشغيل القابلة للتعديل تسمح لآلة التغليف الكرتوني بالعمل عند مستوى أقرب إلى الإنتاج الفعلي لخط الإنتاج، مما يساعد على الحفاظ على تدفق ثابت للمواد بين التعبئة، التغذية والتعبئة في الكرتون.
ترتبط الآلة بشكل خاص بإنتاج الأدوية والمغذيات متوسطة الحجم وعمليات المنتجات المتعددة وخطوط التعبئة والتغليف حيث يتم تغيير العديد من تنسيقات المنتجات خلال يوم العمل. بفضل التحكم PLC، وتعديل سرعة التردد وترتيبات التغذية القابلة للتكوين، يوفر KDZ-130 طريقة مباشرة لأتمتة التغليف الكرتوني مع الحفاظ على تكوين الماكينة بما يتناسب مع متطلبات الإنتاج.
السرعة القصوى ليست دائمًا معيار الشراء الصحيح لآلة التعبئة في الكرتون.
إذا كانت عملية التعبئة أو التغذية الأولية تنتج عددًا متوسطًا فقط من المنتجات في الدقيقة، فإن تركيب ماكينة تعبئة في علب كرتونية أسرع بكثير لا يؤدي تلقائيًا إلى زيادة إجمالي إنتاج الخط. لا يزال قسم التغليف الكرتوني بحاجة إلى العمل بشكل متوازن مع المعدات التي قبله.
تغطي آلة التعبئة في الكرتون ذات السرعة المتوسطة نطاق تشغيل يتراوح بين 30 إلى 80 صندوقًا في الدقيقة، مما يمنح الشركات المصنعة مساحة أكبر لضبط سرعة التعبئة في الكرتون وفقًا لعملية الإنتاج.
وهذا يجعل الجهاز خيارًا عمليًا لـ:
● إنتاج الأدوية متوسطة الحجم
● تغليف المواد الغذائية والمكملات الغذائية
● خطوط تتعامل مع العديد من أشكال المنتجات
● قيام الشركات المصنعة بالترقية من التغليف الكرتوني اليدوي
● خطوط الإنتاج التي لا لزوم لها بطاقة 300 صندوق/الدقيقة
● المشاريع التي يحتاج فيها الاستثمار في المعدات إلى مطابقة الإنتاجية الفعلية
الهدف ليس الحد الأقصى للسرعة الاسمية. إنها عملية تعبئة في الكرتون تناسب خط الإنتاج.
إن خط الإنتاج الذي يتعامل مع منتج واحد بشكل مستمر له متطلبات مختلفة عن المنشأة التي تقوم بالتبديل بين عدة وحدات SKU.
على سبيل المثال، قد تحتاج الشركة المصنعة إلى تعبئة تنسيقات زجاجات أو منتجات مختلفة خلال نفس يوم الإنتاج. في هذه الحالة، تحتاج ماكينة التعبئة والتغليف إلى توفير مرونة تشغيل كافية لتعديل التنسيق بدلاً من مجرد زيادة سرعة الدورة إلى الحد الأقصى.
تستخدم آلة التعبئة في الكرتون نظام تحكم قائم على HMI مع تخزين الوصفات، مما يسمح بالاحتفاظ بإعدادات المنتج المحددة لعمليات الإنتاج اللاحقة. لا تزال متطلبات التحويل الميكانيكي تعتمد على المنتج المحدد وتكوين الكرتون، ولكن الإعدادات المخزنة يمكن أن تقلل من إدخال المعلمات المتكرر أثناء تغييرات التنسيق.
آلة التعبئة في الكرتون تستخدم التحكم PLC وتعديل سرعة التردد عبر الحركات المتزامنة الرئيسية لعملية التعبئة في الكرتون.
يمكن تعديل سرعة التشغيل وفقاً لما يلي:
● تعبئة أو تغذية مخرجات المنبع
● خصائص المنتج
● سلوك الكرتون
● أبعاد الكرتون
● معدل الإنتاج المطلوب
وهذا يمنح مديري الإنتاج مزيدًا من التحكم في العلاقة بين المعدات الأولية وصانع الكرتون.
يمكن ترتيب عملية نموذجية على النحو التالي:
التعبئة / التغذية ← نقل المنتج ← تغذية الكرتون ← فتح الكرتون ← إدخال المنتج ← الطي ← إغلاق الكرتون
عند الحاجة، يمكن أيضًا توصيل الماكينة بالناقلات الأولية أو معدات التغذية لتقليل النقل اليدوي للمنتج.
|
المعلمة |
KDZ-130 |
|
نموذج |
KDZ-130 |
|
سرعة الإنتاج |
30-80 صندوق/دقيقة |
|
حجم الكرتونة (الطول × العرض × الارتفاع) |
70-250 × 25-100 × 12-90 ملم |
|
كرتونة |
250-450 جم/م² |
|
قوة المحرك الرئيسي |
1.5 كيلو واط |
|
مزود الطاقة |
380 فولت / 50 هرتز |
|
ضغط العمل |
0.5 ميجاباسكال* |
|
استهلاك الهواء المضغوط |
0.5–0.8 م³/ساعة* |
|
أبعاد الماكينة (الطول × العرض × الارتفاع) |
3700 × 1500 × 1900 ملم |
|
وزن الآلة |
تقريبا. 2000 كجم |
|
غطاء السلامة |
خياري |
|
تكوين حجم خاص |
متاح |
يمكن تكوين آلة التغليف الكرتوني وفقًا لخصائص المنتج الذي يتم تعبئته. بدلاً من التعامل مع قسم التغذية كمكون معزول، يمكن لـ KEDE ضبط ترتيب التغذية ليناسب معدات المنبع وظروف نقل المنتج.
يمكن للآلة تنفيذ عمليات التغليف الكرتونية الرئيسية تلقائيًا، بما في ذلك تغذية المنتج، فتح الكرتون، دفع المنتج، طي الغطاء وإغلاق الكرتون.
بالنسبة للمنتجات ذات اتجاهات التغذية المختلفة أو متطلبات النقل، يمكن تقييم قسم التغذية وتعديله أثناء مرحلة تصميم الماكينة.
تتوفر ماكينة تعبئة في علب كرتونية متوسطة السرعة بوحدات إضافية عندما تتطلب عملية الإنتاج أكثر من عملية تعبئة في علب كرتونية أساسية.
|
خيار |
وظيفة |
|
المبرمج النافثة للحبر |
طباعة معلومات التاريخ أو الدفعة أو الدفعة على علب الكرتون |
|
مجلد النشرة والواضع |
طي أوراق التعليمات ووضعها داخل الكراتين |
|
وحدة الغراء الساخن الذائب |
يوفر ختم الكرتون اللاصق |
|
تغذية مخصصة |
يطابق نقل المنتج وظروف الناقل المنبع |
|
غطاء السلامة |
يوفر حراسة إضافية للآلة |
يمكن اختيار هذه الوظائف وفقًا لعملية التعبئة الفعلية بدلاً من تضمينها كمعدات قياسية غير ضرورية.
يستخدم KDZ-130 نظام تحكم قائم على PLC مع محرك ترددي لتشغيل الماكينة بشكل منسق.
يقوم نظام التحكم بإدارة الحركات الرئيسية المشاركة في:
التغذية ← الدفع ← فتح الكرتون ← طي الرفرف ← الختم
يسمح تعديل التردد بضبط معدل التشغيل وفقًا لمتطلبات الإنتاج بدلاً من قفل الماكينة على سرعة عمل ثابتة واحدة.
بالنسبة للمصنعين ذوي أحجام الإنتاج المعتدلة، يمكن أن تكون هذه المرونة مفيدة عندما تحتاج ماكينة التعبئة والتغليف إلى العمل بمعدلات مختلفة أثناء عمليات الإنتاج المختلفة.
قد تتطلب الصناديق والمنتجات الكرتونية المختلفة تعديلات على آلية التغذية والتغليف.
يمكن لـ KDZ-130 استخدام تخزين الوصفات من خلال واجهة HMI لتكوينات المنتج المحددة. يوفر هذا للمشغلين سجلاً لإعدادات الجهاز ذات الصلة عند العودة إلى SKU الذي تم تكوينه مسبقًا.
يمكن لـ KEDE أيضًا توفير إرشادات التغيير لتكوين الماكينة المطبق.
يعتمد وقت التحول الفعلي على:
● أبعاد المنتج
● أبعاد الكرتون
● ترتيب التغذية
● عدد التعديلات الميكانيكية
● معرفة المشغل
يعد هذا أكثر واقعية بالنسبة لعمليات الشراء بين الشركات بدلاً من الوعد بوقت تغيير عالمي واحد لكل منتج.
يمكن توصيل آلة التغليف الكرتوني ذات السرعة المتوسطة بالناقلات الأولية ومعدات التغذية حيث يتطلب خط الإنتاج نقلًا مستمرًا للمنتج.
قبل التصنيع، يمكن لـ KEDE تقييم:
الإخراج المنبع ← ارتفاع الناقل ← اتجاه المنتج ← موضع التغذية ← تحميل الكرتون
يعد هذا مفيدًا بشكل خاص عند استبدال عملية التعبئة اليدوية في الكرتون أو إضافة التشغيل الآلي إلى خط إنتاج موجود.
الهدف هو جعل ماكينة التغليف بالكرتون مناسبة للعملية الحالية بدلاً من طلب تغييرات غير ضرورية على الخط بأكمله.
بالنسبة لمصنعي الأدوية الذين تعمل عملياتهم الأولية بمخرجات معتدلة، يوفر KDZ-130 تعبئة كرتونية أوتوماتيكية دون الحاجة إلى تكوين آلة عالية السرعة.
يمكن اعتبار الماكينة مخصصة للمنتجات الغذائية وغيرها من المنتجات المعبأة التي تتطلب تحميل كرتون متحكمًا وإخراجًا ثابتًا.
يمكن أن تستفيد منشآت الإنتاج التي تتعامل مع العديد من تنسيقات المنتجات والكرتون من معلمات التشغيل القابلة للتعديل وتخزين الوصفات.
بالنسبة للمصنعين الذين يبتعدون عن التعبئة اليدوية للكرتون، يوفر KDZ-130 خيار تعبئة كرتونية آلي مدمج نسبيًا مع نطاق إنتاج معتدل.
إذا كانت عملية الإنتاج الأولية تعمل بمعدل معتدل، فقد توفر ماكينة تعبئة الكرتون عالية السرعة سعة أكبر مما يمكن أن يستخدمه الخط. يوفر KDZ-130 نطاقًا يتراوح بين 30 إلى 80 صندوقًا/الدقيقة والذي يمكن مطابقته بشكل أفضل للإنتاج المعتدل.
نطاق التشغيل المحدد هو 30-80 صندوق/دقيقة. يعتمد الإخراج الفعلي على المنتج وتنسيق الكرتون وتكوين الخط الكامل.
نعم. يمكن استخدام الماكينة في تطبيقات التغليف الكرتوني الصيدلاني والغذائي عندما تكون متطلبات المنتج والكرتون والتغذية متوافقة مع تكوين الماكينة.
نعم. يمكن تكوين تنسيقات متعددة، مع توفر تخزين الوصفات لإعدادات المنتج المحددة. تعتمد متطلبات التحول الميكانيكي على المنتجات والكرتون المحددة.
يمكن تكوين KDZ-130 للاتصال بمعدات التغذية والنقل الأولية. ستقوم KEDE بتقييم ارتفاع الناقل ونقل المنتج ومتطلبات الإخراج أثناء تصميم المشروع.
نطاق حجم الكرتون القياسي هو 70-250 × 25-100 × 12-90 ملم. يمكن تقييم التكوينات الخاصة للكرتون خارج النطاق القياسي.
يمكن تكوين KDZ-130 بوحدات اختيارية مثل جهاز تشفير نفث الحبر، ومجلد المنشورات وأداة الإدخال، ونظام الغراء الساخن الذائب. يتم تحديد التكوين المفضل عادة قبل الإنتاج.
يمكن لـ KEDE إجراء اختبارات تشغيل الماكينة، وفحص السرعة، وعمليات الفحص الهوائي والكهربائي وغيرها من الاختبارات الوظيفية وفقًا لمواصفات المعدات المتفق عليها قبل الشحن.
