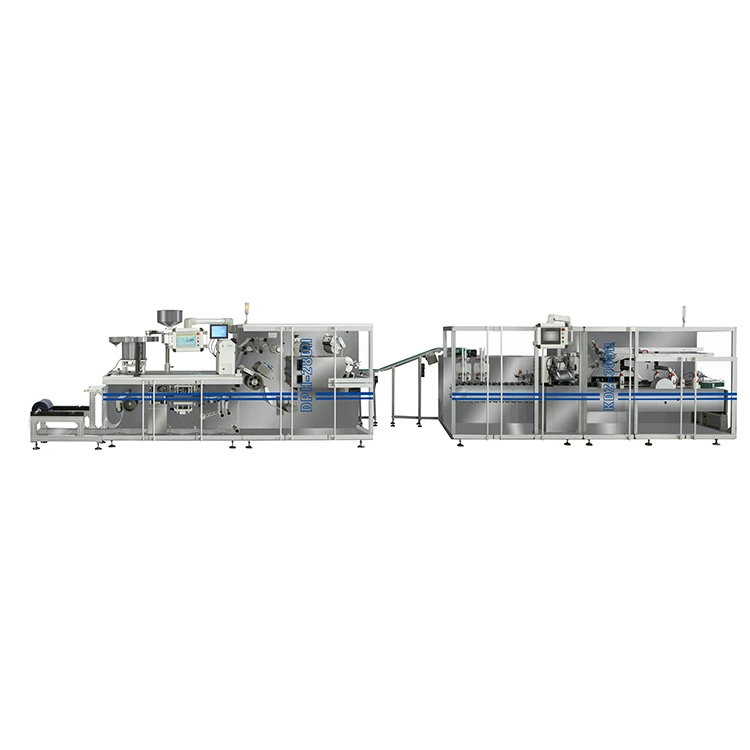

آلة تعبئة وتغليف الكبسولة ذات السرعة العالية

تعمل آلة تعبئة وتغليف الكبسولات ذات السرعة العالية على ربط آلة إنتاج الفقاعات المؤازرة الكاملة DHP-280/KDZ-280H مع ماكينة تعبئة الكراتين عالية السرعة KDZ-300. بعد تشكيل العبوات الفقاعية وإغلاقها وتثقيبها، يتم نقلها إلى قسم التغليف الكرتوني لمعالجة النشرات وفتح الكرتون وإدخال المنتج وإغلاق الكرتون. يتم تكوين قسم تغذية المنتج وفقًا لأبعاد البثرة ومتطلبات الإنتاج، مما يسمح للخط الكامل بدعم تنسيقات التعبئة والتغليف الصيدلانية المختلفة.

عملية التغليف المتكاملة من الفقاعة إلى الكرتون

يقوم الخط بإنشاء تدفق تعبئة مستمر من إنتاج الفقاعة إلى الصناديق الكرتونية النهائية:

تشكيل البثرة ← الختم الحراري ← الطباعة / التثقيب ← تفريغ البثرة ← تغذية المنتج ← فتح الكرتون ← إدخال النشرة ← تحميل المنتج ← إغلاق الكرتون ← تفريغ الكرتون النهائي

يقوم قسم البثرة بتحضير العبوات النهائية قبل نقلها إلى ماكينة التعبئة والتغليف في الكرتون. يتم تكوين أقسام التغذية والنقل وفقًا لأبعاد البثرة الفعلية ومتطلبات الإخراج، مما يساعد على تقليل المعالجة اليدوية والحفاظ على اتصال مستقر بين الجهازين.

بالنسبة لمصنعي الأدوية، يعد هذا التكوين مناسبًا للإنتاج المستمر حيث تحتاج تعبئة الفقاعة والتعبئة في الكرتون إلى العمل كعملية منسقة واحدة.

DPH-380H آلة نفطة المؤازرة الكاملة

يقوم جهاز DHP-280/KDZ-280H بتشكيل وختم وثقب عبوات المواد الصيدلانية قبل دخولها إلى قسم التغليف الكرتوني. إنها تستخدم ثمانية محركات مؤازرة مستقلة من Panasonic مع تحكم في الحركة يعتمد على شاشة اللمس، مما يسمح بتعديل محطات الإنتاج الفردية من خلال نظام التحكم.

يدعم الجهاز تعبئة الفقاعات PVC-ALU وALU-ALU مع تكوين الأدوات المقابلة.

المعلمات التقنية الرئيسية

المعلمة	مواصفة
منطقة التشكيل	300 × 380 ملم
عمق التشكيل	≥16 ملم
سرعة PVC-ALU	120-150 دورة/دقيقة، كحد أقصى. 200 دورة/دقيقة
سرعة ألو-ألو	60-80 دورة/دقيقة، كحد أقصى. 100 دورة/دقيقة
إجمالي الطاقة	29 كيلوواط كحد أقصى.
ضغط الهواء	0.4-0.7 ميجا باسكال
استهلاك الهواء	200 لتر/ساعة
ضغط الماء	0.1-0.25 ميجا باسكال
استهلاك المياه	600 لتر/ساعة
أبعاد الآلة	5600 × 1200 × 1800 ملم
وزن الآلة	3500 كجم
مزود الطاقة	نظام خمس أسلاك ثلاثي الطور

تحكم مؤازر كامل

تستخدم أقسام التشكيل والجر والختم الحراري والطباعة والتثقيب تحكمًا مؤازرًا مستقلاً. يمكن تعديل معلمات الإنتاج من خلال واجهة HMI بدلاً من الاعتماد كليًا على تعديلات الكامة الميكانيكية.

بالنسبة لمصنعي الأدوية الذين يتعاملون مع تنسيقات نفطة متعددة، يمكن للمعلمات المخزنة تبسيط الإنتاج المتكرر والمساعدة في الحفاظ على إعدادات الجهاز المتسقة بين تغييرات التنسيق.

ميزات التصميم DPH-380H

منصة لفة PVC خارجية

يسمح باستبدال بكرات المواد بسهولة أكبر دون التدخل في قسم التشكيل الرئيسي.

التدفئة التي تسيطر عليها PID

يوفر نظام التسخين إمكانية التحكم في درجة الحرارة من أجل ظروف تشكيل وختم أكثر اتساقًا.

آلية تشكيل الذراع المنحنية

يساعد هيكل الذراع المنحني على تقليل الاهتزاز أثناء عملية التشكيل المستمر.

تصميم قالب منزلق

يستخدم القالب هيكلًا منزلقًا لتبسيط الاستبدال وتقليل أعمال الانفصال غير الضرورية.

أسطوانة الجر المبردة بالماء

يساعد على التحكم في درجة حرارة الأسطوانة أثناء التشغيل المستمر وتقليل تشوه المواد.

مناور دوار 120 درجة

يدعم التحكم في نقل المنتج والرفض الفردي للوحات البثرة المعيبة.

إخراج رقائق يتم التحكم فيها مؤازرًا

تساعد محاذاة المؤشر في الحفاظ على دقة التسجيل أثناء تغذية رقائق الألومنيوم.

ماكينة تعبئة الكرتون عالية السرعة KDZ-300

يتلقى KDZ-300 عبوات نفطة جاهزة ويقوم بتحميلها تلقائيًا في علب كرتون قابلة للطي. تعمل ماكينة التغليف الكرتوني بمعدل 200-280 صندوق/دقيقة، في حين يتم تكوين نظام تغذية المنتج وفقًا لأبعاد الفقاعة الفعلية وترتيب التحميل.

المعلمات التقنية

المعلمة	مواصفة
نموذج	KDZ-300
سرعة	200-280 صندوق/دقيقة
حجم الكرتون	70-180 × 35-80 × 14-50 ملم
وزن ورق الكرتون	250-350 جم/م²
حجم النشرة	80-250 × 90-170 ملم
طيات النشرة	1-4 طيات
قوة	5 كيلو واط، 220 فولت/380 فولت
ضغط الهواء	≥0.6 ميجا باسكال
استهلاك الهواء	160-200 لتر/دقيقة
أبعاد الآلة	4800 × 1600 × 1860 ملم
وزن الآلة	4500 كجم

يتم توفير KDZ-300 القياسي بدون وحدة تغذية عالمية للمنتج. تم تصميم قسم التغذية وفقًا لحجم البثرة وشكلها واتجاهها وكمية التحميل المطلوبة.

لماذا يتم دمج آلة البثرة وآلة تعبئة الكرتون؟

يجب أن تعمل ماكينة تعبئة وتغليف الكبسولات في عبوات كرتونية عالية السرعة بسرعات متوافقة وتحافظ على نقل موثوق للمنتج. إن مجرد وضع جهازين مستقلين معًا لا يضمن إنتاجًا مستقرًا.

يأخذ تكوين KEDE في الاعتبار الاتصال بين الجهازين أثناء المرحلة الهندسية.

نقل المنتج المستمر

تتحرك العبوات الفقاعية الجاهزة مباشرة نحو قسم التغليف الكرتوني، مما يقلل من التجميع اليدوي وإعادة التحميل.

التغذية الخاصة بالمنتج

لقد تم تصميم وحدة تغذية علب الكرتون وفقًا لأبعاد البثرة الفعلية واتجاه التفريغ.

الإنتاج المنسق

يتم تكوين آلة الفقاعة وآلة التغليف الكرتوني وفقًا لقدرة الإنتاج المطلوبة بدلاً من معاملتها كآلات غير مرتبطة.

تنسيق المشروع المبسط

يمكن التعامل مع الواجهات الميكانيكية وتغذية المنتج واتصال الخط بواسطة نفس الفريق الهندسي.

اختبار ما قبل الشحن

يمكن اختبار الخط الكامل باستخدام منتجات العملاء الفعلية ومواد التعبئة والتغليف قبل الشحن.

نظام تغذية الكبسولة

بالنسبة لتغليف كبسولة الكبسولة، يمكن تجهيز الخط بوحدة تغذية المسار عالية السرعة FY-380.

تم تصميم وحدة التغذية لمنتجات الكبسولات التي تتطلب تغذية وتحديد موضع متحكمين قبل تكوين البثرة. يقوم مسار الاهتزاز بتوجيه الكبسولات نحو قسم التشكيل مع الحفاظ على معدل تغذية متحكم فيه.

يمكن تعديل تكوين التغذية وفقًا لما يلي:

متطلبات	اعتبارات التكوين
حجم الكبسولة	أبعاد المسار والتغذية
اتجاه المنتج	اتجاه التغذية وتحديد المواقع
تخطيط نفطة	ترتيب الجيب
سرعة الإنتاج	خرج وحدة التغذية متطابق مع DPH-380H
نوع المنتج	شكل الكبسولة وأبعادها

هذا التكوين مناسب لمصنعي الأدوية الذين ينتجون عبوات نفطة PVC-ALU وتطبيقات مختارة من الألومنيوم على شكل بارد.

المكونات الأساسية

يتم اختيار المكونات الكهربائية والهوائية الرئيسية من العلامات التجارية الصناعية القائمة.

عنصر	ماركة
بلك	سيمنز
شاشة تعمل باللمس	سيمنز
محرك التردد	شنايدر
المحرك الرئيسي	تاي لي
أجهزة الاستشعار الكهروضوئية / القرب	مريض
الاسطوانات / صمامات الملف اللولبي	إيرتاك
التشفير / المرحلات	اومرون
محامل	هاربين

يمكن تأكيد مواصفات المكونات وفقًا لتكوين الماكينة النهائي ومتطلبات المشروع.

التخصيص لمنتجات نفطة مختلفة

لا يقتصر الخط المتكامل على تنسيق نفطة ثابت واحد. يمكن تكوين أقسام التغذية والتعبئة في الكرتون وفقًا للمنتج الفعلي للعميل ومواد التعبئة والتغليف.

تغذية نفطة

يمكن تصميم وحدة التغذية وفقًا لما يلي:

● طول وعرض البثرة

● سماكة البثرة

● التوجه المنتج

● عدد البثور لكل كرتونة

● تسلسل التحميل المطلوب

تكوين الكرتون

يدعم KDZ-300 أبعاد الكرتون ضمن نطاق العمل القياسي الخاص به. يمكن تقييم متطلبات الكرتون الخاصة من خلال اختبار العينة قبل الإنتاج.

تخطيط الخط

يمكن ترتيب الاتصال بين DPH-380H وKDZ-300 وفقًا لما يلي:

● مساحة ورشة العمل

● اتجاه تفريغ الآلة

● ارتفاع الناقل

● وصول المشغل

● معدات المنبع والمصب

إعدادات HMI

يمكن تخزين المعلمات الخاصة بالمنتج في نظام التحكم لتبسيط الإنتاج المتكرر وإدارة التنسيق.

الوحدات الوظيفية الاختيارية

يمكن اختيار وحدات إضافية وفقًا لمتطلبات التعبئة والتغليف والفحص الفعلية.

الوحدة النمطية	وظيفة	طلب
مجلد ورق GUK	تجهيز منشورات من 1 إلى 4 أضعاف	كرتونة الأدوية
طابعة نافثة للحبر	طباعة الدفعة وتاريخ انتهاء الصلاحية	منتجات يمكن تتبعها
قارئ الكود	التحقق من الرمز	إمكانية تتبع المنتج
وحدة الغراء المصهور على الساخن	ختم الغراء الكرتون	تغليف عالي الختم
مدقق الوزن على الانترنت	وجود المنتج / فحص الوزن	ضبط الجودة
تفريغ النفايات تلقائيا	إزالة الكراتين المرفوضة	إنتاج عالي السرعة

يتم تحديد التكوين النهائي وفقًا لعينات المنتج ومواصفات الكرتون وسرعة الإنتاج والوظائف المطلوبة.

سير عمل التخصيص

1. تقييم المنتج والتغليف

تقوم KEDE بمراجعة أبعاد المنتج ومواصفات البثرة وحجم الكرتون ومتطلبات النشرة وسرعة الإنتاج المستهدفة.

2. اختبار العينة

يتم اختبار عينات العملاء على المعدات ذات الصلة للتحقق من أداء التغذية وتشكيل الفقاعة والتعبئة في الكرتون.

3. هندسة الخط

يحدد الفريق الهندسي ترتيب وحدة التغذية، واتصال الماكينة، وتكوين الناقل والوحدات الاختيارية.

4. تصنيع الآلات

يتم تصنيع المعدات وفقًا للتكوين الفني ورسومات الإنتاج المعتمدة.

5. اختبار قبول المصنع

يتم اختبار الخط الكامل مع عينات العملاء قبل الشحن. يتم فحص تشغيل الماكينة، واستقرار التغذية، وتشكيل الكرتون، وإخراج التغليف أثناء الاختبار.

6. إعداد التصدير

بعد القبول، يتم تنظيف المعدات وحمايتها وتعبئتها للشحن الدولي مع الوثائق الفنية المطلوبة.

التعليمات

هل يمكن للخط تعبئة كل من بثور PVC-ALU وALU-ALU؟

نعم. يدعم DPH-380H كلا تنسيقي التغليف مع تكوين الأدوات المقابل.

ما هي السرعة القصوى للتعبئة بالكرتون؟

يتم تصنيف KDZ-300 بما يصل إلى 280 كرتونة في الدقيقة، اعتمادًا على المنتج وتكوين وحدة التغذية وتنسيق الكرتونة.

هل يمكنك تصميم وحدة التغذية لحجم البثرة لدينا؟

نعم. يتم تكوين وحدة تغذية المنتج وفقًا لأبعاد البثرة والاتجاه وترتيب التحميل المطلوب.

هل يمكنك اختبار منتجاتنا قبل الإنتاج؟

نعم. يمكن لـ KEDE إجراء تجارب عينة باستخدام منتجاتك الفعلية والبثور والكرتون والمنشورات.

هل يمكن للخط التعامل مع الكبسولات؟

نعم. يمكن تكوين وحدة التغذية المسارية عالية السرعة FY-380 لتطبيقات تغذية الكبسولة.

ما هي أحجام الكرتون التي يمكن لـ KDZ-300 التعامل معها؟

نطاق الكرتون القياسي هو 70-180 × 35-80 × 14-50 ملم. يجب تقييم متطلبات الكرتون الخاصة من خلال اختبار العينة.

هل يمكن أن يتضمن الخط إدراج النشرة والترميز؟

نعم. يمكن دمج طي الورق وإدراج المنشورات والطباعة النافثة للحبر وقراءة التعليمات البرمجية والوحدات الاختيارية الأخرى وفقًا لمتطلبات المشروع.

هل يمكن تخصيص الخط الكامل؟

نعم. يمكن لـ KEDE تخصيص وحدة التغذية وقسم النقل وتكوين الكرتون وتخطيط الخط والوحدات الوظيفية الاختيارية وفقًا لمتطلبات الإنتاج الخاصة بالعميل.
