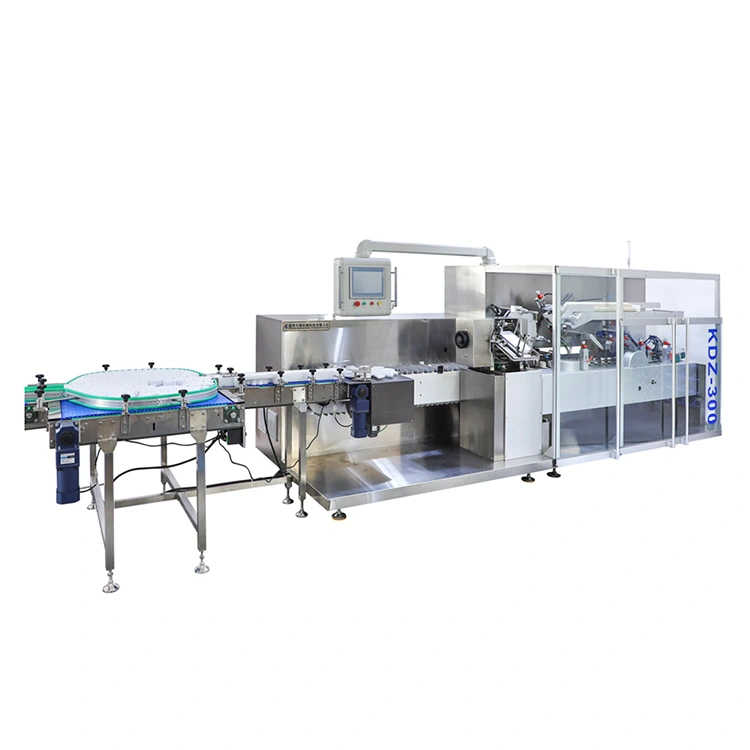

آلة تعبئة زجاجات الدواء الأوتوماتيكية هي آلة تعبئة كرتونية أوتوماتيكية عالية السرعة تم تطويرها لزجاجات الأدوية والمنتجات المعبأة الأخرى التي قد تتحرك أو تتدحرج أثناء النقل. يمكن للزجاجات المستديرة تغيير موضعها بسهولة على الناقل التقليدي، بينما قد تدخل الزجاجات المربعة وغير المنتظمة إلى قسم التغليف الكرتوني باتجاه غير متناسق. يستخدم KDZ-300 الفهرسة التي يتم التحكم فيها بواسطة المؤازرة والفصل القابل للتعديل لتوجيه المنتجات إلى وضع التغذية المستقر قبل دفعها إلى علب الكرتون.
تجمع الآلة بين تغذية المنتج، وتغذية الكرتون، وتشكيل الكرتون، وإدخال الزجاجة، ومعالجة النشرات، وطي الغطاء وإغلاق الكرتون في عملية واحدة مستمرة. ويمكنه أيضًا الاتصال بمعدات وضع الأغطية ووضع العلامات وفحص الوزن الموجودة، مما يسمح لآلة التعبئة والتغليف بأن تصبح جزءًا من خط تعبئة الأدوية المتكامل.
يعد التعامل مع الزجاجات أحد الاعتبارات الأساسية عند أتمتة تعبئة المستحضرات الصيدلانية في علب كرتونية. يمكن للحاويات المستديرة أن تتدحرج أثناء النقل، بينما قد تدور الزجاجات غير المنتظمة أو تتحرك بعيدًا عن موضعها المقصود.
تستخدم آلة تعبئة زجاجات الدواء الأوتوماتيكية نظام فهرسة مؤازر مع فواصل زجاجات قابلة للتعديل لتنظيم تباعد المنتجات وتوجيه الزجاجات نحو قسم التغليف بالكرتون. تساعد طريقة التغذية الخاضعة للرقابة هذه على تقليل الرضعات المفقودة، وتحديد المواقع بشكل غير صحيح، والانقطاعات الناجمة عن حركة الزجاجة غير المستقرة.
بالنسبة لخطوط الإنتاج التي تتطلب إنتاجًا أعلى، يتوفر تكوين مؤازر عالي السرعة بسعة مستهدفة تصل إلى 300 صندوق/دقيقة، وفقًا لظروف الزجاجة والكرتون والتغذية.
تم تصميم الماكينة حول أشكال هندسية مختلفة للزجاجة بدلاً من الاعتماد على تنسيق منتج ثابت واحد. يمكن تكوين آلية التغذية وفقًا لحجم وشكل واتجاه المنتجات التي يتم تعبئتها.
تشمل التطبيقات النموذجية ما يلي:
● زجاجات الدواء
● زجاجات دوائية مستديرة
● قوارير بلاستيكية أو زجاجية مربعة
● زجاجات غير منتظمة الشكل
● الأمبولات والمنتجات المعبأة ذات الصلة
● المنتجات المعبأة مسبقا
● صواني الفقاعات وألواح الأدوية المصنوعة من الألومنيوم والبلاستيك
● منتجات الرعاية الصحية المختارة
بالنسبة لمشروع جديد، توصي KEDE بتقديم عينات أو رسومات من الزجاجات حتى يمكن تقييم تكوين التغذية والتعبئة في الكرتون قبل الإنتاج.
تدمج الآلة عدة مراحل تعبئة في تسلسل تشغيل مستمر:
تغذية المنتج ← الفهرسة المؤازرة ← تغذية الكرتون ← تشكيل الكرتون ← دفع المنتج ← إدخال النشرة ← طي الرفرف ← إغلاق الكرتون
يمكن دمج وظائف إضافية مثل نقش رقم الدفعة واكتشاف المنتج ورفضه وفقًا لمتطلبات خط الإنتاج.
يمكن أيضًا تكوين آلية التحويل الدوارة على الناقل حيث يلزم فصل المنتج أو التحكم في التفريغ.
|
المعلمة |
KDZ-300 |
|
سرعة الإنتاج |
200-280 صندوق/دقيقة |
|
نسخة مؤازرة عالية السرعة |
ما يصل إلى 300 صندوق / دقيقة |
|
متطلبات لوحة الكرتون |
250-350 جم/م² |
|
حجم الكرتونة (الطول × العرض × الارتفاع) |
70-180 × 35-80 × 14-50 ملم |
|
ورقة النشرة |
60-70 جم/م² |
|
حجم النشرة المفتوحة (الطول × العرض) |
80-250 × 90-170 ملم |
|
نطاق طي النشرة |
1-4 طيات |
|
ضغط العمل |
≥0.6 ميجا باسكال |
|
استهلاك الهواء |
160-200 لتر/دقيقة |
|
مزود الطاقة |
220 فولت / 380 فولت |
|
قوة المحرك |
5 كيلو واط |
|
أبعاد الماكينة (الطول × العرض × الارتفاع) |
4800 × 1600 × 1860 ملم |
|
وزن الآلة |
تقريبا. 4500 كجم |
يمكن تكوين آلة تعبئة زجاجات الدواء الأوتوماتيكية للعمل مع المعدات الأولية الموجودة من خلال واجهات الناقل. يتيح ذلك لمصنعي الأدوية تقليل النقل اليدوي للمنتجات والحفاظ على التدفق المستمر للمواد.
قد يتضمن الخط النموذجي ما يلي:
تعبئة الزجاجة ← السد ← وضع العلامات ← تدقيق الوزن ← تغذية الزجاجة ← التغليف في الكرتون ← الترميز ← الفحص
يمكن تعديل الترتيب الفعلي وفقًا للمعدات الموجودة لدى العميل والمساحة الأرضية المتاحة وتسلسل الإنتاج المطلوب.
يمكن لـ KEDE تقييم:
● ارتفاع الناقل
● اتجاه نقل المنتج
● اتجاه الزجاجة
● مسافة التغذية
● متطلبات التجميع
● واجهات الجهاز المنبع والمصب
وهذا يجعل KDZ-300 مناسبًا لكل من الخطوط الآلية الجديدة وترقيات خطوط التعبئة والتغليف.
تدعم آلة تعبئة زجاجات الدواء الأوتوماتيكية القياسية علب الكرتون ضمن نطاق الحجم المحدد، في حين يمكن تقييم أقسام التغذية ومناولة الكرتون لتنسيقات التعبئة والتغليف الخاصة.
|
إعدادات |
النطاق القياسي/الخيار |
|
طول الكرتون |
70-180 ملم |
|
عرض الكرتون |
35-80 ملم |
|
ارتفاع الكرتون |
14-50 ملم |
|
اتجاه الزجاجة |
قابلة للتكوين حسب المنتج |
|
ارتفاع الناقل |
قابل للتعديل لتكامل الخط |
|
تغذية المنتج |
مخصصة حسب شكل الزجاجة |
|
ممرات التغذية |
متاح وفقا لمتطلبات الإخراج |
|
تراكم المنتج |
خياري |
|
إغلاق الكرتون |
رفرف الثنية أو الختم المخصص |
يجب تأكيد الهياكل الكرتونية الخاصة وتشطيبات الألواح ومتطلبات الإغلاق خلال مرحلة التصميم الفني.
يمكن تهيئة آلة تعبئة زجاجات الدواء الأوتوماتيكية بوحدات إضافية وفقًا لعملية التعبئة والتغليف.
|
خيار |
وظيفة |
الاستخدام النموذجي |
|
المبرمج النافثة للحبر |
طباعة معلومات التاريخ أو الدفعة أو الدفعة |
التعبئة والتغليف الصيدلانية |
|
مجلد النشرة والواضع |
طيات وإدراج التعليمات |
منتجات الطب والرعاية الصحية |
|
وحدة الغراء المصهور على الساخن |
يوفر إغلاق الكرتون الملصق |
تطبيقات عالية الختم |
|
كشف المنتج |
يكتشف المنتجات المفقودة أو التي يتم تغذيتها بشكل غير صحيح |
مراقبة الجودة الآلية |
|
الكشف عن الكرتون المطبوع مسبقًا |
التحقق من معلومات الكرتون |
إنتاج متعدد SKU |
|
تغذية مخصصة |
يطابق المعدات المنبع |
خطوط انتاج متكاملة |
يمكن دمج الوحدات الاختيارية في نظام التحكم في الماكينة وفقًا للتكوين المحدد.
يمكن للآلة استخدام واجهة تحكم قائمة على HMI لمعلمات التشغيل وإعدادات المنتج وإدارة الماكينة.
بالنسبة للعملاء الذين يستخدمون تنسيقات منتجات متعددة، يمكن أن يؤدي تخزين الوصفات إلى تبسيط عملية التبديل بين مواصفات الزجاجة والكرتون المحددة.
يمكن أيضًا تكوين الواجهة للغات مختلفة، بما في ذلك:
الإنجليزية والإسبانية والفرنسية والعربية والروسية.
عندما يتم تأكيد المواصفات قبل الشحن، يمكن لـ KEDE إعداد إعدادات المنتج والكرتون ذات الصلة مسبقًا.
تستخدم الماكينة هيكلًا من الفولاذ المقاوم للصدأ للهيكل الرئيسي للماكينة، مما يدعم التطبيقات التي تتطلب النظافة وسهولة الوصول إلى أسطح الماكينة.
تصميمه مخصص لبيئات التعبئة والتغليف الصيدلانية ويمكن تهيئته وفقًا لمتطلبات النظافة لعملية الإنتاج الخاصة بالعميل.
توفر KEDE شهادة CE وشهادة نظام إدارة الجودة ISO 9001، مع اختبار الآلة والوثائق الفنية المتاحة للمشاريع الخارجية.
تقوم شركة KEDE بتصنيع معدات التعبئة والتغليف الآلية ذات الإمكانات التي تغطي المعالجة الميكانيكية وتجميع الماكينات والتكامل الكهربائي والاختبار الوظيفي.
تتضمن عملية تصنيع الآلة ما يلي:
التصميم الهندسي ← التصنيع الهيكلي ← الآلات الدقيقة ← التجميع الفرعي ← التركيب الكهربائي والهوائي ← التجميع النهائي ← الاختبار الوظيفي
قبل الشحن، يمكن فحص تشغيل الماكينة من خلال التشغيل الجاف، وتغذية الكرتون، وتغذية المنتج، والطي والإغلاق، واختبار السرعة والتحقق من السلامة.
بالنسبة للمشاريع المخصصة، يمكن لـ KEDE أيضًا تشغيل الزجاجات والكرتون الفعلية للعميل قبل التسليم. وهذا يسمح بتقييم أداء التغذية والتعبئة في الكرتون باستخدام المواد التي سيتم استخدامها في الإنتاج.
تم تصميم الماكينة للزجاجات الدائرية والمربعة وغير المنتظمة المختارة. يتم تكوين نظام التغذية وفقًا لأبعاد الزجاجة وشكلها واتجاهها المطلوب.
يتحكم نظام الفهرسة المؤازر وفواصل الزجاجات القابلة للتعديل في تباعد المنتجات وتحديد موضعها قبل دخول الزجاجات إلى قسم التغليف الكرتوني.
نطاق التشغيل القياسي هو 200-280 صندوق/دقيقة. يمكن للإصدار المؤازر عالي السرعة أن يصل إلى 300 صندوق/دقيقة، اعتمادًا على المنتج وتكوين العبوة.
نعم. يمكن للآلة أن تتفاعل مع معدات مثل آلات وضع الأغطية، وأجهزة وضع الملصقات، وأجهزة تدقيق الوزن، والناقلات. يجب تأكيد تفاصيل الاتصال بناءً على تخطيط الخط الموجود.
نعم. يمكن إضافة وحدة طي وإدخال النشرة وفقًا لأبعاد النشرة وطريقة الطي ومتطلبات التغليف.
نعم. يمكن دمج نظام ترميز نفث الحبر الاختياري في خط التعبئة الكرتونية لأرقام الدُفعات والتواريخ وأكواد الدفعة والمعلومات الأخرى المطلوبة.
يمكن استيعاب تنسيقات منتجات متعددة ضمن نطاق الماكينة المطبق. تعتمد متطلبات التغيير على تكوين الزجاجة والكرتون والتغذية.
نعم. يمكن للعملاء تقديم عينات المنتج والكرتون لاختبار الآلة. يمكن لـ KEDE استخدام هذه المواد للتحقق من أداء التغذية وتحديد الموقع والتعبئة في الكرتون قبل التسليم.
